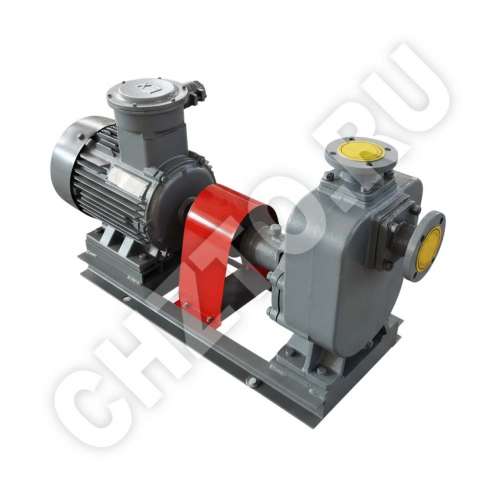

Центробежный самовсасывающий насосный агрегат.

Предназначен для перекачивания светлых нефтепродуктов: Бензин Керосин, дизельное топливо.

Корпус изготавливается из нержавеющей стали или чугуна.

Изготавливается на стальной раме и комплектуется с взрывозащищенным электродвигателем и муфтой.

Самовсасывающий электронасос подходит для перекачивания чистой и загрязнённой жидкости с крупными включениями. Оборудование отличается устойчивой работой, минимальными требованиями к обслуживанию и возможностью установки без обратного клапана.

Принцип работы: насос оснащён встроенной рециркуляционной системой: при запуске рабочее колесо создаёт газожидкостную смесь, которая разделяется в специальной рабочей камере. Воздух удаляется через выходной патрубок, а жидкость возвращается в рабочую зону — так формируется вакуум и обеспечивается надёжное самовсасывание без дополнительных устройств.

Основные преимущества:
  • Эффективное самовсасывание — запуск без предварительной заливки трубопровода
  • Устойчивость к засорению — перекачивает жидкости с волокнами, твёрдыми частицами, шламом
  • Универсальность — работа с чистой водой, химическими растворами, сточными массами
  • Простая интеграция — горизонтальная установка, фланцевое подключение, компактная конструкция
  • Долговечность — корпус из чугуна или нержавеющей стали, механическое уплотнение вала

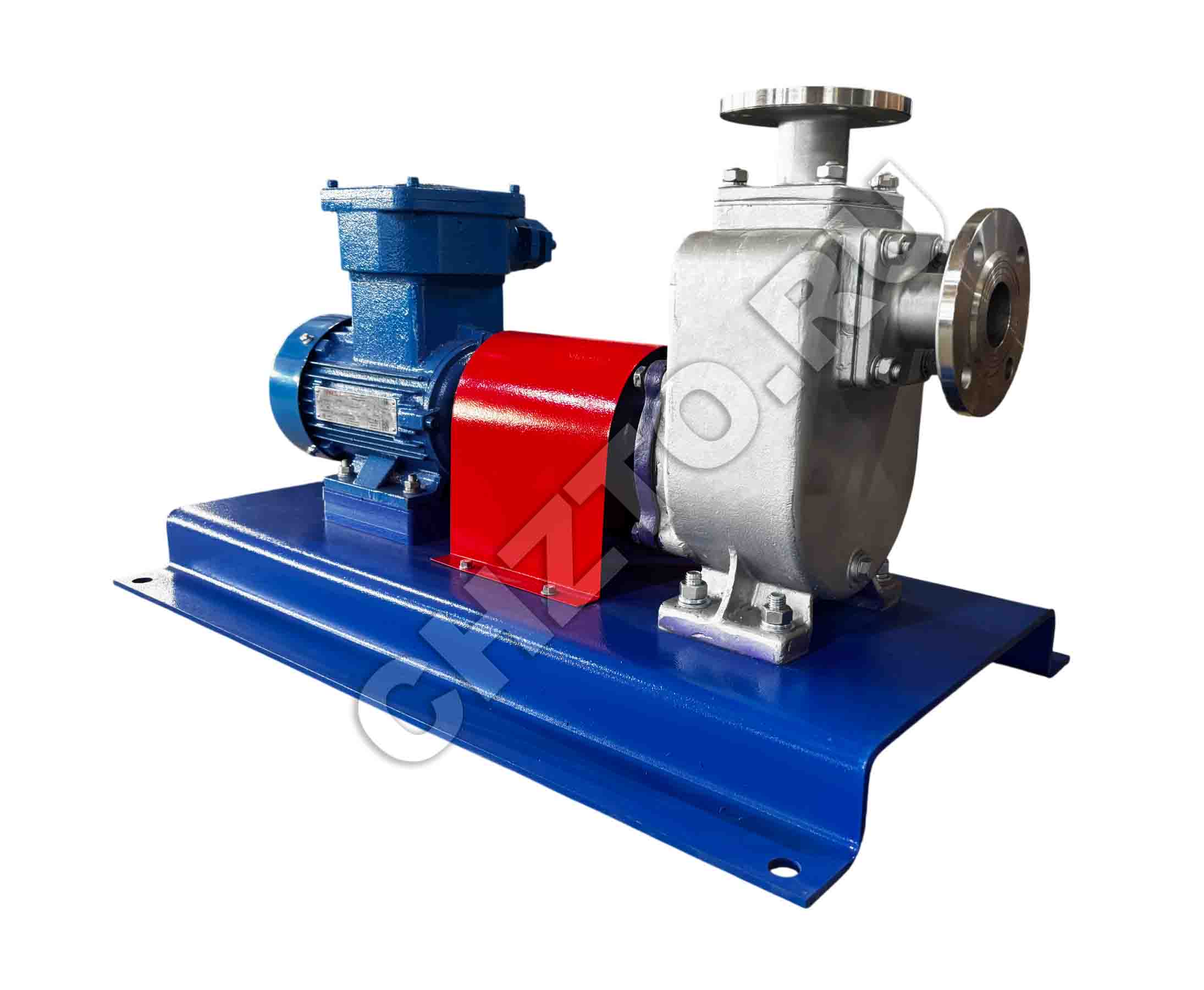

ТАНКЕР-Ц.40.6,3.20.1,5 — самовсасывающий центробежный насосный агрегат

Области применения:
  • Промышленность: горнодобывающая, пищевая, химическая, целлюлозно-бумажная для перекачки целлюлозы, текстильная для перекачки волокна, и др.
  • ЖКХ: для откачки ливневых и бытовых стоков, в составе очистных сооружений
  • Сельское хозяйство: ирригация, перекачка жидкостей с органическими включениями
  • Строительство: удаление шлама, отработанных жидкостей, дренаж

Таблица моделей

Наименование Мощность электродвигателя, кВт Вход/Выход
ДУ, мм		 Производительность номинальная
м3/час		 Напор,
м		 Высота самовсасывания,
м
ТАНКЕР Ц.25.3,2.20.1,1 1.1 25/25 3,2 20 4
ТАНКЕР Ц.25.3,2.32.1,5 1.5 25/25 3,2 32 4
ТАНКЕР Ц.32.3,2.20.1,1 1.1 32/32 3,2 20 4
ТАНКЕР Ц.32.3,2.32.1,5 1.5 32/32 3,2 32 4
ТАНКЕР Ц.32.3,2.250.3 3 32/32 3,2 50 4
ТАНКЕР Ц.40.6,3.20.1,5 1.5 40/40 6,3 20 4
ТАНКЕР Ц.40.6,3.32.2,2 2.2 40/40 6,3 32 4
ТАНКЕР Ц.40.10.40.4 4 40/40 10 40 4
ТАНКЕР Ц.40.6,3.50.4 4 40/40 6,3 50 4
ТАНКЕР Ц.50.15.12.1,5 1.5 50/50 15 12 4
ТАНКЕР Ц.50.18.20.2,2 2.2 50/50 18 20 4
ТАНКЕР Ц.50.12,5.32.3 3 50/50 12,5 32 4
ТАНКЕР Ц.50.20.30.4 4 50/50 20 30 4
ТАНКЕР Ц.50.14.35.4 4 50/50 14 35 4
ТАНКЕР Ц.50.10.40.4 4 50/50 10 40 4
ТАНКЕР Ц.50.12,5.50.5,5 5.5 50/50 12,5 50 4
ТАНКЕР Ц.50.15.60.11 11 50/50 15 60 4
ТАНКЕР Ц.50.20.75.11 11 50/50 20 75 4
ТАНКЕР Ц.65.30.15.3 3 65/65 30 15 4
ТАНКЕР Ц.65.25.32.5,5 5.5 65/65 25 32 4
ТАНКЕР Ц.65.25.50.7,5 7.5 65/65 25 50 4
ТАНКЕР Ц.65.25.70.1,22 15 65/65 25 70 4
ТАНКЕР Ц.80.35.13.3 3 80/80 35 13 4
ТАНКЕР Ц.80.43.17.4 4 80/80 43 17 4
ТАНКЕР Ц.80.50.20.5,5 5.5 80/80 50 20 4
ТАНКЕР Ц.80.40.22.5,5 5.5 80/80 40 22 4
ТАНКЕР Ц.80.50.32.7,5 7.5 80/80 50 32 4
ТАНКЕР Ц.80.60.40.11 11 80/80 60 40 4
ТАНКЕР Ц.80.60.50.15 15 80/80 60 50 4
ТАНКЕР Ц.80.60.55.18,5 18.5 80/80 60 55 4
ТАНКЕР Ц.80.60.70.22 22 80/80 60 70 4
ТАНКЕР Ц.100.80.15.7,5 7.5 100/100 80 15 4
ТАНКЕР Ц.100.100.20.11 11 100/100 100 20 4
ТАНКЕР Ц.100.100.32.15 15 100/100 100 32 4
ТАНКЕР Ц.100.100.40.18,5 18.5 100/100 100 40 4
ТАНКЕР Ц.100.100.50.22 22 100/100 100 50 4
ТАНКЕР Ц.100.100.65.30 30 100/100 100 65 4
ТАНКЕР Ц.100.70.75.30 30 100/100 70 75 4
ТАНКЕР Ц.150.150.20.18,5 18.5 150/150 150 20 4
ТАНКЕР Ц.150.150.32.22 22 150/150 150 32 4
ТАНКЕР Ц.150.200.32.30 30 150/150 200 32 4
ТАНКЕР Ц.150.150.40.30 30 150/150 150 40 4
ТАНКЕР Ц.150.150.45.37 37 150/150 150 45 4
ТАНКЕР Ц.150.200.50.45 45 150/150 200 50 4
ТАНКЕР Ц.150.170.55.45 45 150/150 170 55 4
ТАНКЕР Ц.150.170.65.55 55 150/150 170 65 4
ТАНКЕР Ц.150.160.80.55 55 150/150 160 80 4
ТАНКЕР Ц.150.200.80.75 75 150/150 200 80 4
ТАНКЕР Ц.150.160.85.75 75 150/150 160 85 4
ТАНКЕР Ц.150.200.30.30 30 150/150 200 30 4
ТАНКЕР Ц.150.200.40.37 37 150/150 200 40 4
ТАНКЕР Ц.150.200.45.45 45 150/150 200 45 4
ТАНКЕР Ц.200.350.20.37 37 200/200 350 20 4
ТАНКЕР Ц.200.350.25.45 45 200/200 350 25 4
ТАНКЕР Ц.200.400.32.55 55 200/200 400 32 4
ТАНКЕР Ц.200.350.40.55 55 200/200 350 40 4
ТАНКЕР Ц.200.350.45.75 75 200/200 350 45 4
ТАНКЕР Ц.200.280.63.90 90 200/200 280 63 4
ТАНКЕР Ц.250.500.32.75 75 250/250 500 32 4
ТАНКЕР Ц.250.400.50.90 90 250/250 400 50 4
ТАНКЕР Ц.300.600.32.90 90 300/300 600 32 4
ТАНКЕР Ц.300.500.50.110 110 300/300 500 50 4

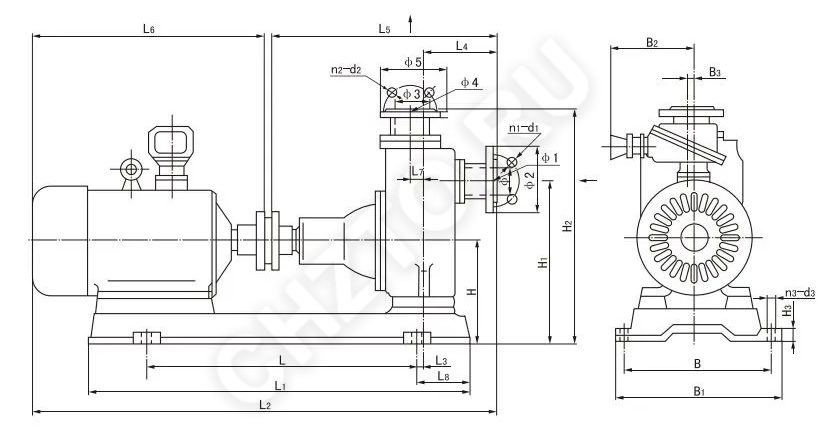

насосный агрегат

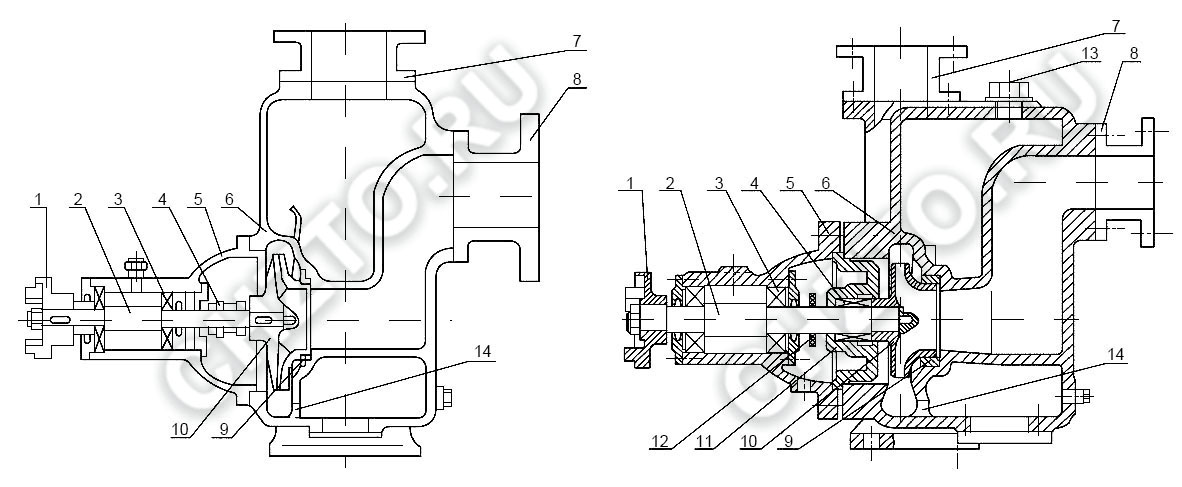

Схема насоса Танкер-Ц
Детали:
1 Соединительная муфта
2 Вал насоса
3 Подшипник
4 Механическое уплотнение
5 Корпус подшипника
6 Корпус насоса
7 Напорный фланец на выходе
8 Всасывающий фланец на входе
9 Переднее уплотнительное кольцо
10 Рабочее колесо
11 Задняя пластина
12 Дефлекторное кольцо
13 Отверстие для заливки жидкости
14 Канал возврата жидкости

Преимущества данного электронасосного агрегата

Надежность и долговечность, которая обеспечивается за счет материалов комплектующих деталей насоса:

  • Утолщенного чугунного корпуса — максимальная прочность и долговечность

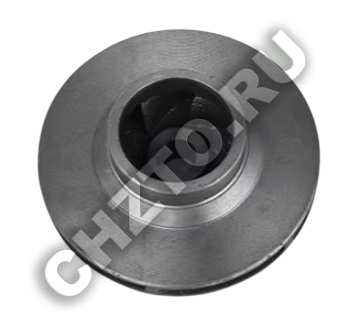

  • Чугунного рабочего колеса — большой поток жидкости

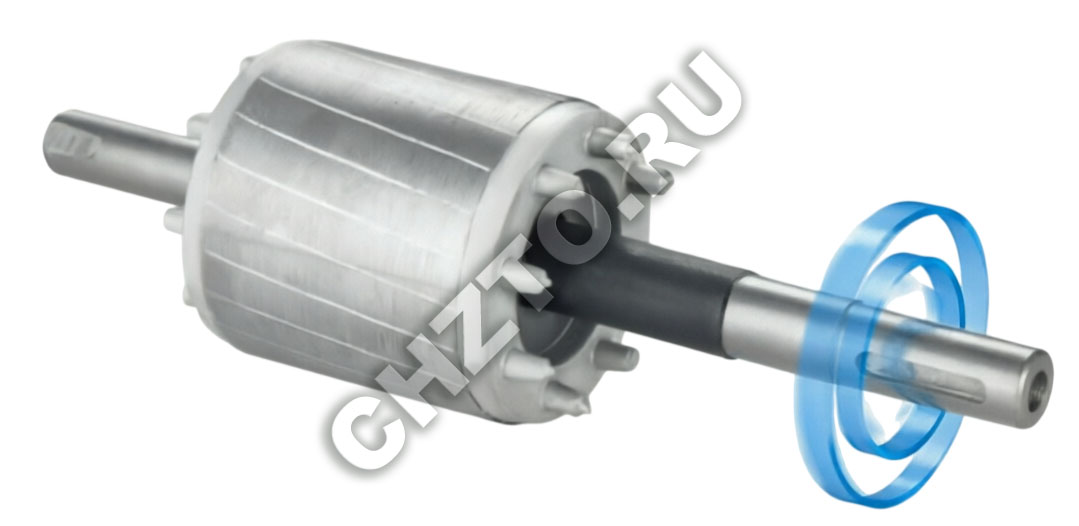

  • Вала ротора из нержавеющей стали — износостойкость и коррозионностойкость

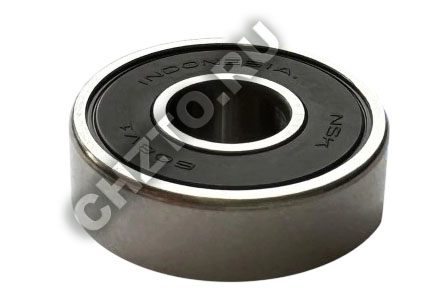

  • Подшипники NSK/NTN — высокая точность и долговечность.

Высокотемпературная стойкость:

  • Работа с жидкостями от 0 до 120°C.

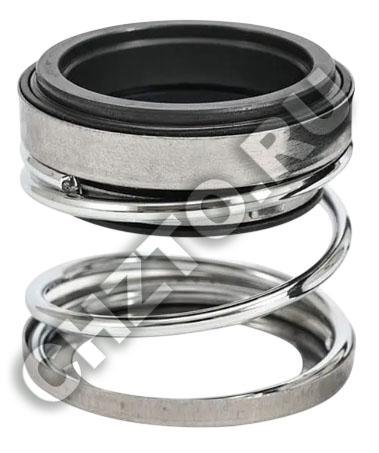

  • Сальник из карбида кремния выдерживает 1,23 миллиарда циклов трения.
  • Высокотемпературное маслостойкое уплотнение.
  • Радиатор большой площади — обеспечивает быстрое охлаждение и эффективное рассеивание тепла.

Улучшенная конструкция:

  • Разборная конструкция — предотвращает передачу температуры от жидкости к двигателю.
  • Увеличенная длина статора — 110 мм (стандарт 90 мм).
  • Увеличенный диаметр внутренней насечки — до 6 мм (стандарт 4,6 мм).

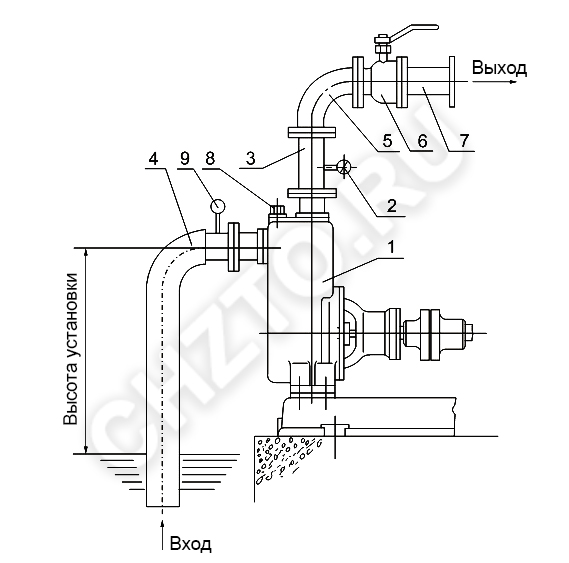

    Установка самовсасывающего центробежного электронасосного агрегата Танкер-Ц:

    Установка агрегата

      1. Насос
      2. Манометр
      3. Вертикальный выходной патрубок
      4. Жесткий всасывающий патрубок
      5. Колено
      6. Регулирующий клапан
      7. Выходной трубопровод
      8. Заливная пробка
      9. Вакуумметр
    1. При непосредственном соединении насоса и двигателя следует обратить внимание на соосность вала насоса и выходного вала двигателя. Точная установка насоса существенно влияет на его бесперебойную работу и срок службы; поэтому тщательная установка и калибровка имеют важное значение.
    2. Соединение насоса должно быть надежно затянуто гайками и контргайками, чтобы предотвратить ослабление, которое может привести к перемещению рабочего колеса и механическим поломкам.
    3. Для поддержания определенного уровня жидкости внутри корпуса насоса для лучшей самовсасывающей способности и предотвращения сухого трения механического уплотнения, входное отверстие насоса должно быть выше осевой линии вала насоса.
    4. При установке всасывающего трубопровода следует учитывать следующие моменты:
      • Высота установки всасывающего патрубка не должна превышать 5 метров. При наличии возможности высота установки всасывающего патрубка должна быть как можно ниже самого низкого уровня воды в резервуаре, а длина всасывающего трубопровода должна быть минимизирована, с меньшим количеством изгибов. Это помогает сократить время самовсасывания и улучшить самовсасывающую функцию.
      • Необходимо строго предотвращать утечку воздуха или жидкости через клапаны, фланцы и т. д. во всасывающем трубопроводе; то есть, утечка воздуха во всасывающем трубопроводе недопустима.
      •  Необходимо предотвращать попадание твердых частиц и других посторонних предметов в корпус насоса. Поэтому во всасывающем трубопроводе следует установить фильтр. Эффективная площадь поперечного сечения фильтра должна быть в 2-3 раза больше площади поперечного сечения всасывающего трубопровода, и фильтр следует регулярно проверять.
      • Всасывающий и нагнетательный трубопроводы должны иметь собственные опоры; сам корпус насоса не должен нести нагрузку трубопровода.
    1. При монтаже насоса сопротивление электростатического заземления насоса и трубопровода должно соответствовать установленным требованиям.
    2. При монтаже необходимо тщательно осмотреть корпус насоса и трубопроводы на наличие камней, железной стружки и другого мусора.
    3. Необходимо отрегулировать монтажный зазор и соосность муфты насоса и муфты двигателя. Допустимое отклонение соосности составляет 0,1 мм. Разница высот между валом насоса и валом двигателя может быть отрегулирована с помощью медных или железных прокладок на основании.
    4. После 3-4 часов работы агрегата необходимо провести окончательную проверку. Если проблем не обнаружено, монтаж считается завершенным. Во время пробной эксплуатации следует проверить температуру подшипников; температура подшипников не должна превышать 70℃.
    5. Для подшипников насосов, оснащенных охлаждающими камерами, соединитель охлаждающей воды предназначен для использования с резиновыми или пластиковыми трубками с внутренним диаметром Ø12 и резьбой M12×1,75.
    6. Если на выходном трубопроводе насоса установлен обратный клапан, и насос не может плавно выпускать газ во время самовсасывания, следует добавить небольшую выпускную трубу и клапан на выходе насоса.

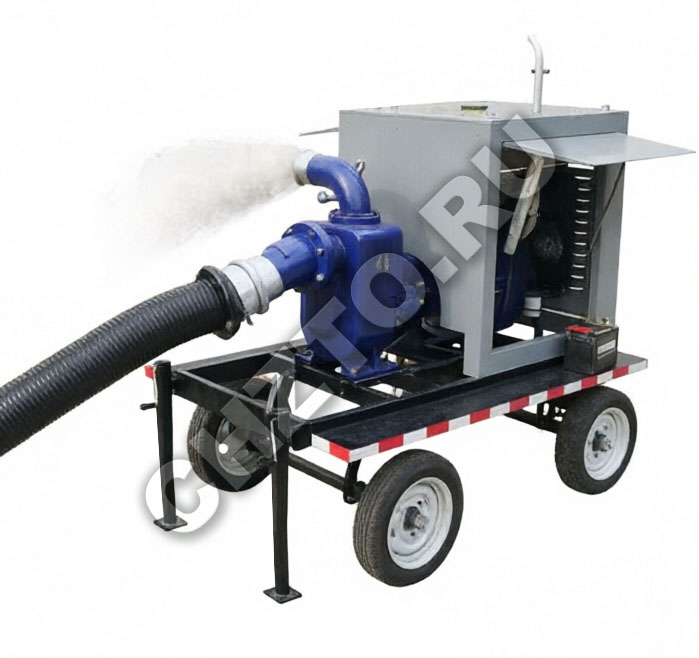

        Мобильное исполнение с дизельным двигателем

        Как заказать этот товар? — Напишите нам сообщение! Или воспользуйтесь всеми возможностями раздела контакты.
