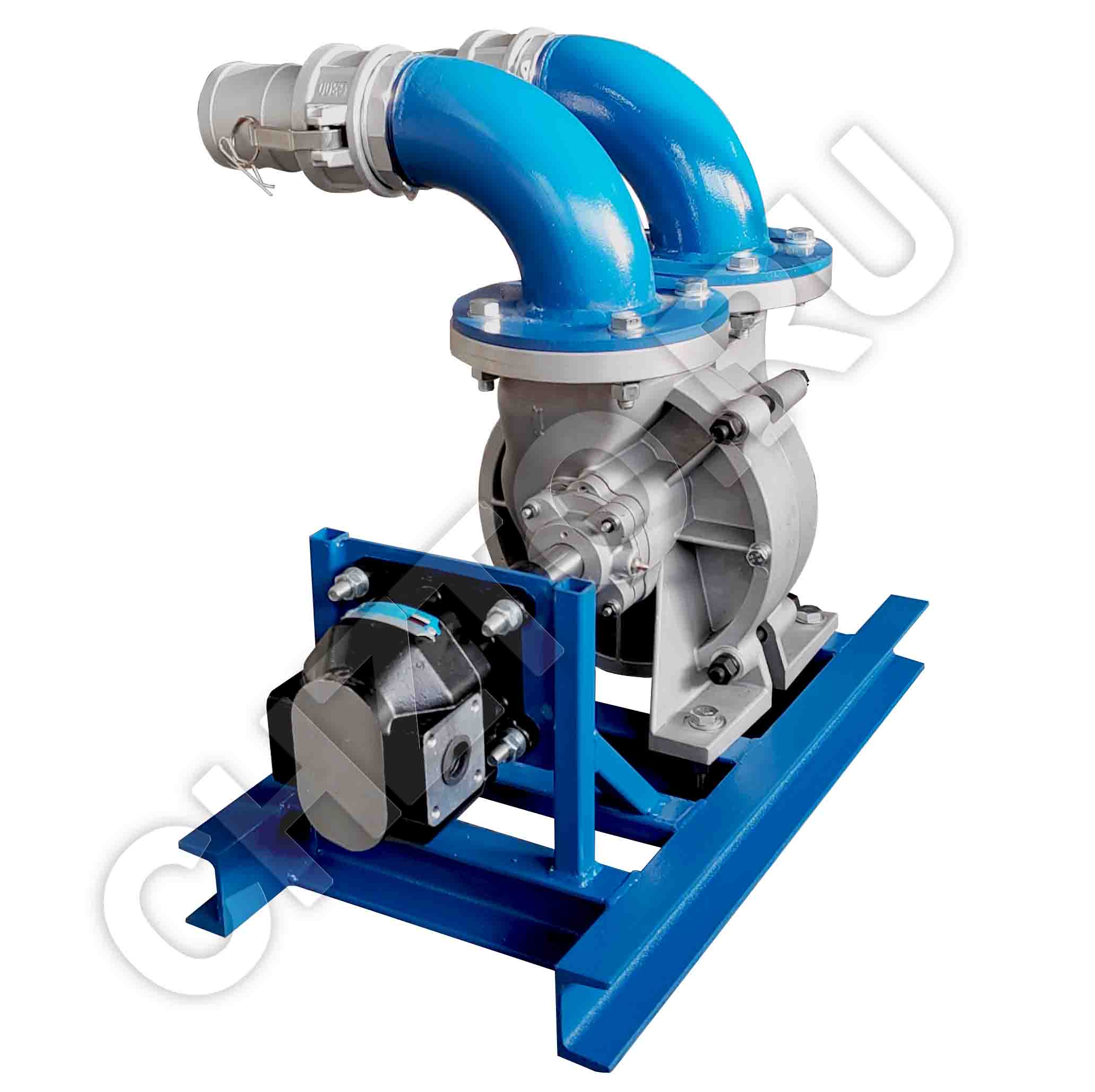

Насосный агрегат АСВН 80 с электродвигателями 11 кВт, 15 кВт, 5,5 кВт, 6,5 кВт, 7,5 кВт — взрывозащищенный или общепромышленный, с гидравлическими двигателями — гидромоторами.

Агрегат насосный АСВН-80 предназначен для перекачивания чистых без механических примесей бензина, керосина, дизельного топлива, спирта, растворителей, кислот, воды и пищевых продуктов.

Насосный агрегат АСВН-80 состоит из самовсасывающего вихревого насоса ВСН-80, СВН 80 левого или правого вращения и электродвигателем АИМ132М4 или ВA132М4У2 и другими, смонтированных на общей раме и соединенных между собой чугунной или текстолитовой муфтой.

По специальному заказу насос СВН может быть агрегатирован дизельным двигателем внутреннего сгорания.

Технические характеристики

Подача, м3/час

20-38

Высота самовсасывания, м

6,5

Напор, м

12-26

Габаритные размеры, мм

1010х405х583

Перекачивающая среда

нефтепродукты, вода и др. жидкости

Базовый электродвигатель

АИМ 132 М4

Мощность, кВт

5,5; 6,5; 7,5; 11; 15;

Частота вращения, об/мин

1000-1450

Масса, кг

190-295



 Насосный агрегат АСВН 80 ТАНКЕР    Насосный агрегат АСВН-80 ТАНКЕР

Насосный агрегат АСВН с насосом 1СВН-80АМ

№ п/п

Марка электронасоса

Подача, Q (min, max), м3

Напор, Н (max, min), м

∆h, м, доп.

Частота вращения, об/мин.

Мощность двигателя, Nэд., кВт

Масса агрегата, кг

Габаритные размеры, LхBхH, мм

1.

Насос левого или правого вращения 1СВН-80АМ (C, Р,К)-Л ).

38 (24-40)

26 (45-20)

4,5

1450

Без двигателя и фундаментной плиты

17,6 (насоса)

424х245х305

2.

Электронасосный агрегат 1АСВН-80АМ (C, Р, К).

38 (24-40)

26 (45-20)

4,5

1450

15; 11

295; 264

1136х405х625; 1036х405х593

3.

Электронасосный агрегат 1АСВН-80АМ (C, Р,К) / 6

20 (13-23)

12 (18-9)

4,5

960

5,5

191

1040х405х623

Условное обозначение 1АСВН-80АМ ,Р,К)-У2, где:

1 — модификация;
А — агрегат;
СВН — самовсасывающий вихревой насос;
80 — диаметр всасывающего и нагнетательного патрубков, мм;
А — индекс модернизации;
М — вспомогательное уплотнение (манжета
);
С — пищевое исполнение (без консервации);
Р — для перекачивания растворителя;
К — для перекачивания кислоты;
У2 — климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69.

Рабочие интервалы самовсасывающих насосов типа 1СВН-80АМ и агрегатов 1АСВН-80АМ

Конструктивные особенности устройства

Самовсасывающий вихревой насос СВН 80 отличается от аналогичных по применению устройств насосов прежде всего тем, что является одноступенчатым. Он выпускается как с левым, так и с правым направлением вращения. Направление зависит от того, будет ли установлен насос на транспортное средство с дизельным или бензиновым двигателем. В случае необходимости переустановить его с левого на правое направление и обратно не представляет особых сложностей.

Для изготовления насоса СВН-80 используются нержавеющая сталь и алюминиевые сплавы. Вихревое колесо производится из алюминиевого сплава специально для того, чтобы избежать возникновения искры при перекачке топливных продуктов. Также насос СВН-80 может быть изготовлен из чугуна.

Модификации серии СВН

В целом насос СВН предназначается для перекачивания чистых жидкостей без механических включений. Их вязкость не должна превышать 6 с   м² /с, а плотность быть менее 1000 кг/   м³ . Однако в зависимости от конкретного типа перекачиваемой жидкости насос выпускается в различных модификациях.

Рассмотрим подробнее эти разновидности:

  • АМС используется для перекачивания питьевой воды и пищевого спирта. Особенно часто – в сельском хозяйстве для поливочных работ, зачастую его устанавливают на водораздатчик.
  • АМР предназначен для работы с комбинированными растворителями, простыми и сложными эфирами.
  • АМК используется при перекачке кислот и кетонов.
  • АВМ разработан для перекачивания специального продукта

Также вместе с электродвигателем мощностью 5,5, 11 или 15 кВт насос СВН может быть установлен в составе агрегата АСВН.
