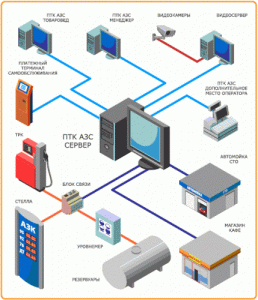

Программно-технический комплекс автозаправочной станции ПТК АЗС — комплексное решение для автоматизации управления как одной АЗС или АГЗК, так и крупными многотопливными АЗК.

ПТК АЗС обеспечивает:

  • управление широким спектром технологического оборудования;
  • автоматизацию выдачи и учета топлива;
  • автоматизацию торговли сопутствующими товарами;
  • мониторинг и безопасность;
  • настраиваемую гибкую систему отчетности;
  • многооператорское обслуживание;
  • интеграцию с программой 1С:Предприятие;

ПОЛНЫЙ СПИСОК ВОЗМОЖНОСТЕЙ ПТК АЗС можно получить написав нам запрос на почту:

  • ТАМОЖЕННЫЙ СОЮЗ. ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ [ZIP, PDF] (вместо сертификата соответствия)
  • ДОКУМЕНТАЦИЯ НА ПТК АЗС
  • ПРЕИМУЩЕСТВА ПТК АЗС 11
  • ИНФОРМАЦИЯ ПО ПРОГРАММНОМУ ОБЕСПЕЧЕНИЮ ПТК АЗС
  • ВИДЕО-МАТЕРИАЛЫ (ОБУЧАЮЩИЕ И ДЕМОНСТРАЦИОННЫЕ) ПО ПТК АЗС

Преимущества комплекса ПТК АЗС по отношению к аналогам

  • Централизованное управление всеми технологическими процессами на АЗС/АЗК (все основные действия оператор выполняет через программу ПТК АЗС);
  • Ускоренный процесс настройки конфигурации оборудования на АЗС в помощью графической конфигурации;
  • Возможность одновременного управления газовым и жидкомоторным участками АЗК;
  • Управление всеми известными ТРК и ГРК  (более 30 протоколов, в том числе — электромеханические);
  • Одновременное управление любым количеством ТРК / ГРК от разных производителей;
  • Уникальный блок связи с ТРК, одновременно сочетающий в себе интерфейсы связи и протоколы взаимодействия со времи известными интеллектуальными ТРК;
  • Взаимодействие с наиболее популярными системами измерения уровня, возможность одновременного подключения любого числа СИУ от разных производителей;
  • Уникальная система отчетности, позволяющая настроить любой отчет на вкус клиента (всего более 100 отчетов, их перечень постоянно увеличивается);
  • Централизованное управление из офиса всей сетью АЗК;
  • Исключение внутренних и внешних злоупотреблений, связанных с продажей нефтепродуктов;
  • Поддержка практически всех применяемых в России способов оплаты за отпуск топлива;
  • Уникальная система предоставления бонусов и скидок клиентам;
  • Взаимодействие со щитами управления технологическим оборудованием участков СУГ и ЖМТ.

Оборудование для ПТК АЗС

  • блок связи с интеллектуальными ТРК и контроллер механической ТРК;
  • пульт самообслуживания «КВОТА»;
  • терминалы самообслуживания ПТК АЗС;
  • щиты СУГ и ЖМТ (обеспечивают управление всеми технологическими участками АЗС / АГЗС);
  • конвертер интерфейсов КИ-1;
  • и многое другое.

Поддерживаемое оборудование отечественного и импортного производства

ПТК АЗС обеспечивает управление следующими видами технологического оборудования:

  • топливо-раздаточные и газо-раздаточные колонки (ТРК, ГРК, АСН);
  • системы измерения уровня топлива / газа — уровнемеры (СИУ);
  • терминалы и пульты самообслуживания сторонных производителей;
  • фискальные регистраторы (ФР), контрольно-кассовые машины (ККМ);
  • устройства считывания пластиковых карт (смарт, магнитные, бесконтактные, со штрих-кодом);
  • сканеры штрих-кодов;
  • дисплеи покупателей, информационное табло;
  • терминалы сбора данных (ТСД);
  • устройства взвешивания грузового транспорта;
  • и многое другое.

Система управления технологическими процессами нефтебазы

Система управления технологическими процессами нефтебазы / ГНС позволяет автоматизировать технологические процессы управления оборудованием, вести учет движения ГСМ, предотвратить ошибки при выполнении технологических операций и обеспечить возможность регистрации событий с записью в журнал и передачи в офис для дальнейшего анализа всех действий.

Запросите у нас  ДЕМО-Версию ПТК НБ.

Система управления технологическими процессами нефтебазы (НБ) состоит из программно-технического комплекса ПТК АЗС и щита автоматизации нефтебазы ЩИТ НБ. Применение комплекса позволяет автоматизировать технологические процессы управления оборудованием НБ, вести учет движения ГСМ, предотвратить ошибки при выполнении технологических операций и обеспечить возможность регистрации событий с записью в журнал и передачи в офис для дальнейшего анализа всех операций по отпуску ГСМ.

Система позволяет проводить удаленное управление и контроль за технологическим процессом приема и отпуска ГСМ из центрального офиса. В связке с ПТК АЗС WEB-Офис остатки в резервуарах, приходы, расходы и любые другие отчеты можно смотреть из любой точки планеты через любой интернет-браузер.

Управление участком слива ГСМ из ж/д-цистерн

  • оформление прихода в ПЭВМ в соответствии с приходной товарно-транспортной накладной (ТТН) и выдача команды на слив ГСМ;
  • отображение на дисплее компьютера оператора текущей информации о процессе слива, а именно — состояние насосов слива, текущие значения принятого объема и расчет массы по данным плотности и температуры принятого ГСМ;
  • контроль за предельным давлением линии слива с помощью электро-контактного манометра (ЭКМ);
  • автоматический выбор маршрута перекачки и управление электромагнитными клапанами участка слива;
  • одновременный слив ГСМ в несколько резервуаров;
  • предотвращение смешивания ГСМ в резервуарах при выполнении слива;
  • автоматическая блокировка слива при возникновении аварийных ситуаций;

Управление участком хранения ГСМ

  • контроль переливов и предотвращение переполнения при управлении отсечными электромагнитными клапанами слива в резервуары;
  • связь с системой измерения уровня (СИУ) по интерфейсу RS 232\RS 485;
  • поддерживаются СИУ: «Струна-М», «ПМП-118/200/201», «ИГЛА», «VEEDER-ROOT», «ГАММА», «PetroVend» и др.;
  • сбор информации по каждому резервуару об уровне, плотности, температуре и наличии подтоварной воды, измеряемых СИУ (рис. 2). Перечень измеряемых параметров определяется наличием соответствующих датчиков в СИУ;
  • отображение и мониторинг информации на экране ПЭВМ считанных с СИУ и заданных оператором параметров ГСМ по каждому резервуару;
  • запрет на выполнение операций по приему и отпуску ГСМ при достижении заранее установленных предельных уровней в резервуарах;
  • обнаружение утечек из резервуаров;
  • автотарировка резервуаров;

Управление оборудованием участка заправки бензовозов

  • ввод в ПЭВМ данных о получателе ГСМ и выдача команды на налив бензовоза;
  • контроль заземления бензовоза и останов налива при отсутствии заземления;
  • отображение текущих данных и контроль процесса налива в бензовоз;
  • индикация состояния постов АСН;
  • предотвращение переполнения бензовоза с помощью датчиков стояка налива;
  • запись фактических данных и распечатка ТТН по окончанию налива о произведенных отпусках для каждого бензовоза;
  • автоматическая блокировка налива при возникновении аварийных ситуаций;
  • ведение программных счетчиков расхода и снятие показаний с электронных фискальных счетчиков АСН;
  • диагностика ошибок АСН и блока связи.

Сетевое разделение функций управления оборудованием нефтебазы

При интенсивной работе нефтебазы функции управления можно распределить, установив соответствующие компоненты программного обеспечения на нескольких ПЭВМ, объединенных в локальную сеть. При этом можно организовать:

  • рабочее место менеджера нефтебазы;
  • рабочее место оператора участка слива из ж/д цистерн
  • рабочее место оператора участка налива бензовозов;
  • пункт оформления отчетной документации и выдачи ТТН;

Состав оборудования нефтебазы
