Счётчики с автономным питанием предназначены для эксплуатации на объектах, где отсутствует возможность подачи напряжения питания или высока вероятность его отключения. Преимущество этих счётчиков по сравнению с механической счётной головкой — более высокие метрологические характеристики за счёт линеаризации калибровочного коэффициента в зависимости от расхода.

Счётчик с автономным питанием состоит из первичного преобразователя объёма, электронного вторичного прибора (ЛУЧ) со встроенной индикацией и качественным элементом питания.

Датчик «ЛУЧ» предназначен для преобразования частоты вращения с рабочего органа счетчика (турбинка) жидкости в единицы объема, расхода и индикации их на встроенном дисплее, т.е. датчик преобразует частоту вращения с турбинки в электрические импульсы, усилении их и формировании в прямоугольную форму:

  • датчик «ЛУЧ-01» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением  (3,6±0,6)В.
  • датчик «ЛУЧ-02» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-02» автоматически переходит на работу от встроенной батарейки.
  • датчик «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6)В,
  • датчик «ЛУЧ-04» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-04» автоматически переходит на работу от встроенной батарейки.

Применённый элемент питания имеет в свою очередь целый ряд достоинств:

  • Высокая плотность энергии и как следствие большая емкость.
  • Низкий саморазряд.
  • Низкая стоимость. Время нахождения в режиме ожидания сигнала до разрядки элемента питания не менее 3 лет. Как результат — снижение эксплуатационных расходов.

При отсутствии, в течение заданного времени, сигнала от датчика импульсов или команд оператора счётчик переходит в режим энергосбережения.

Счетчик жидкости предназначен для эксплуатации при температуре окружающей среды от -50 до + 50°С. Индикация выполнена однострочным исполнением, с возможностью вывода параметров по выбору оператора. Выбор индицируемого параметра осуществляется при помощи клавиатуры.

Технические характеристики

  Наименование

Характеристики



СЖ-ППО-25 СЖ-ППО-40 СЖ-ППВ-100 СЖ- ППВ-150 СЖ- ППТ-10 СЖ- ППТ-20 СЖ- ППТ-32 СЖ- ППТ-65 СЖ- ППТ-80 СЖ- ППТ-100 СЖ- ППТ-150

Условный проход, мм

25 40 100 150 80 100 150 65 80 100 150

Класс точности, %

±0,15*; ±0,25; ±0,5; ±1

Давление жидкости, МПа, не более

1.6 0.6 1.6; 6.4 6.4 1,6; 6,4

Диапазоны вязкости измеряемой жидкости, м²/с

0,55-1,1; 1,1-6,0; 6-60; 60-300 0,55-1,1; 1,1-6,0; 6-60

Диапазон расходов, м³ /ч

0,07/…/7,2 2.5/…/25 18/…/180 30/…/420 0.5/…/3.6 1/…/10 2.5/…/25 8/…/55 12/…/100 18/…/180 30/…/420

Температура окружающей среды, град.С

от минус 40 до плюс 50

Температура измеряемой жидкости, град.С

от минус 40 до плюс 125

Порог чувствительности, м³ /ч

0,02 0,005 1 1 0,03 0.07 0,2 0.6 0.8 1 1.2

Наименьшее количество жидкости, м³

0,005 0,2 5 5 0.025 0.04 0.05 1 3 5 5
Потеря давления на наибольшем расходе, МПа, не более

 0,03

Тип отсчетного устройства

ЛУЧ

Присоединение к трубопроводу

Штуцерное Фланцевое Фланцевое по ГОСТ 12821-80 Штуцерное Фланцевое по ГОСТ 12821-80
Масса счетчика кг, не более 8 20 45-135 270 3.5 4 4 11 12 15 32

* — на определенном расходе, указанном заказчиком, в пределах 10% от общего диапазона расхода на данный вид счетчика

Варианты комплектации счетчиков (примеры)

Счетчики жидкости ППО

Счетчики жидкости ППВ

Счетчики жидкости ППТ

Счетчик жидкости с необходимым условным проходом + электронный вторичный прибор «ЛУЧ-03»/ «ЛУЧ-01»

СЖ-ППО-ЛУЧ-03

 СЖ-ППО-ЛУЧ-0

СЖ-ППВ-ЛУЧ-03

СЖ-ППВ-ЛУЧ-03

СЖ-ППТ-ЛУЧ-01

СЖ-ППТ-ЛУЧ-01

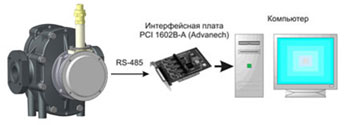

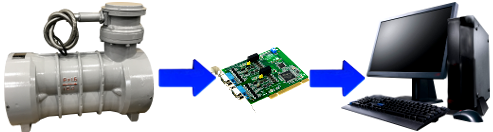

Счетчик жидкости с необходимым условным проходом + интеллектуальный датчик ДИ-О-5 (имеющий импульсный и интерфейсный выход RS-485).

По доп. заказу может поставляться интерфейсная плата «Advantech PCI-1602 B-A»,программное обеспечение ( «АРМ оператора налива и слива» для расходомеров) и внешняя соединительная коробка типа КП, предназначенная для соединения и разветвления гибких кабелей во взрывоопасных зонах. Персональный компьютер, в данном случае, имеется у потребителя.

СЖ-ППО-ДИ-О-5

 СЖ-ППО-ДИ-О-5

СЖ-ППВ-ДИ-О-5

СЖ-ППО-ДИ-О-5

СЖ-ППТ-ДИ-О-5

СЖ-ППТ-ДИ-О-5

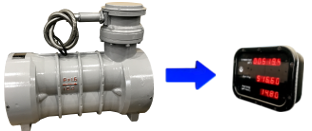

Счетчик жидкости с необходимым условным проходом + интеллектуальный датчик ДИ-О-5 (имеющий импульсный и интерфейсный RS-485 выходы) + контроллер КУП-30 (или 31) — предназначенный для отображения данных о мгновенном, разовом и суммарном расходе жидкости. Напряжение питания — 220В (или от 9 до 27В).

По доп. заказу можно приобрести пост взрывозащищенный ПВК-15ХЛ1 для безопасного обнуления разового расхода во взрывоопасных условиях.

СЖ-ППО-ДИ-О-5-КУП-30

 СЖ-ППО-ДИ-О-5-КУП-30

СЖ-ППВ-ДИ-О-5-КУП-30

СЖ-ППВ-ДИ-О-5-КУП-30

СЖ-ППТ-КУП-30

СЖ-ППТ-ДИ-О-5-КУП-30

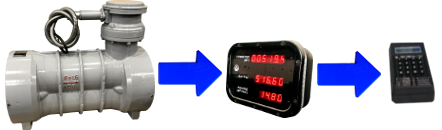

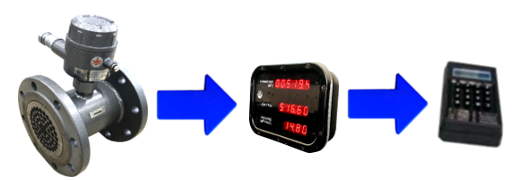

Счетчик жидкости с необходимым условным проходом + интеллектуальный датчик ДИ-О-5 (имеющий импульсный и интерфейсный RS-485 выходы) + контроллер КУП-46 (40) — предназначенный для управления и отображения процесса дозированного отпуска жидкости потребителем, при наличии соответствующего оборудования согласованного с заводом-изготовителем, т.е. наличие электроклапанов, электрозадвижек, электронасосов, различных датчиков и др. Напряжение питания — 220В.

Дополнительно, необходимо приобрести пульт «Весна-ТЭЦ» для управления функцией дозирования.

СЖ-ППО-ДИ-О-5-КУП-40

СЖ-ППО-ДИ-О-5-КУП-40

 СЖ-ППВ-ДИ-О-5-КУП-40

 СЖ-ППВ-ДИ-О-5-КУП-40

СЖ-ППТ-КУП-40

 СЖ-ППТ-ДИ-О-5-КУП-40

*При необходимости КУПы имеют выход для связи с персональным компьютером через ПДУ «Весна-ТЭЦ» по интерфейсу ИРПС-20мА или RS-232, а также их можно устанавливать как по месту, так и в любом удобном месте на расстоянии до 1000м. В данном случае тарировочные коэффициенты внесены в датчик ДИ-О-5, изменение которых можно произвести с помощью программного обеспечения или универсального конфигуратора оборудования.

Счетчики жидкости ППО

Счетчики жидкости с овальными шестернями ППО предназначены для измерения объемного количества неагрессивных нефтепродуктов и имеют класс точности 0,25 или 0,5.

Принцип действия счетчиков с овальными шестернями заключается в том, что две шестерни овальной формы, вращаясь под действием потока жидкости и находясь в зацеплении, отмеряют при каждом обороте некоторый объем жидкости. Вращение шестерен передаются в счетный механизм, преобразуясь в единицы объема.

Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.

Использование в конструкции интеллектуального процессорного датчика  (ДИ-О-5), осуществляющего съём, обработку и передачу информации по частотно-импульсному выходу или цифровой линии связи и имеющего внутреннюю энергонезависимую память, в которой хранятся архивные и настроечные данные, позволяет передавать информацию без вторичного прибора на персональный компьютер (управляющую систему) по интерфейсу RS-485. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).

Счетчики жидкости ППО комплектуются:

  • Счетным устройством СУ, которое преобразует в единицу объема, вращение овальных шестерен по средствам магнитной муфты.
  • Датчиком «ЛУЧ-03» или «ЛУЧ-04» предназначенным для преобразования частоты вращения рабочих органов счётчика (овальные шестерни) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее.
  • Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости, который имеет выход для связи с персональным компьютером через ПДУ «Весна-ТЭЦ» по интерфейсу ИРПС-20мА или RS-232  (поставляется по отдельному заказу), а также их можно устанавливать как по месту, так и в любом удобном месте на расстоянии до 1000м.

ВНИМАНИЕ!

  • В месте установки датчика «ЛУЧ» и контроллеров «КУП» недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей, кроме земного.
  • Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на овальных шестернях, а также содержать волокнистые включения.

Проточная часть счётчиков изготовлена из материалов

  • корпус — алюминий АК9М2 ГОСТ 1583-93,
  • овальная шестерня — алюминий АК9М2 ГОСТ 1583-93,
  • уплотнения — кольца ГОСТ 18829-73 3826с-НТА ТУ 38.0051166-98,
  • подшипники бронзографитовые

Счетчики жидкости с овальными шестернями имеют следующие конкурентные преимущества

  • улучшенные метрологические характеристики (класс точности 0,15);
  • использование счетчик на вязких средах (до 300 сСт);
  • наличие комплектации с механическим счетным устройством (без электроники);
  • конкурентоспособная цена.

В комплект поставки входят

  • Счетчик жидкости с овальными шестернями (СЖ-ППО) с необходимым условным проходом (Ду 25, Ду 40);
  • Эксплуатационная документация.

По заказу потребителя поставляется

  • вторичный прибор (КУП) — 1 шт.;
  • плата интерфейсов 2 порта RS-422/485 с гальванической изоляцией и защитой от перенапряжения (Advantech PCI 1602B-AE) (или аналог) или преобразователь интерфейса (постоянно не рекомендуется использовать или только при настройке счетчика);
  • комплект монтажный для счетчиков ДУ 25  (штуцерный или фланцевый), для счетчиков ДУ 40 фланцевый;
    пульт «Весна-ТЭЦ». Требуется в случае комплектации счетчика вторичным прибором КУП для корректировки и ввода тарировочных коэффициентов или передачи данных на компьютер по интерфейсу ИРПС-20мА или RS 232 (может обслуживать до 10 счетчиков или постов налива) — 1 шт;
  • программное обеспечение «Универсальный драйвер оборудования» (программный компонент для связи датчика ДИ-О-5, контроллеров КУП  (через пульт «Весна-ТЭЦ») или ЦБУ с имеющейся у потребителя SCADA-системой или ПО верхнего уровня стороннего производителя);
  • технологический модуль «АРМ оператора налива и слива» редакция для расходомеров (предназначен для дистанционного отслеживания с ПК технологическими процессами налива и слива нефтепродуктов в авто- и ж.д. цистерны, для учёта движения нефтепродуктов на нефтебазах по трубопроводам, а также для архивации данных и составления отчетности).

Счетчики жидкости ППВ

Счетчики жидкости винтовые ППВ предназначены для измерения объема неагрессивных (ньютоновских) жидкостей с кинематеческой вязкостью от 0,55 до 300 сСт с температурой от минус 40 до плюс 50 градусов Цельсия, давлением до 1,6 и 6,4 МПа.

Счетчики используют в стационарных технологических установках, а также на наземных подвижных средствах заправки и перекачки при их работе на месте в условиях, исключающих прямое воздействие солнечного излучения и атмосферных осадков.

Принцип действия винтовых счётчиков жидкости напоминает работу экструдера и заключается в том, что два винта находящиеся в зацеплении вращаются под действием потока жидкости, отмеряют при каждом обороте некоторый объем. Вращение винтов через магнитную муфту, передается в счетный механизм, преобразуясь в единицы объема.

Перед счетчиком обязательно должен быть установлен фильтр на расстоянии не более 3000 мм, фильтрующие элементы которого не должны пропускать частицы более 0,10 мм. Для комплектации вышеуказанного оборудования предлагаем приобрести фильтр жидкости ФЖУ.

Использование в конструкции интеллектуального процессорного датчика (ДИ-О-5), осуществляющего съём, обработку и передачу информации по частотно-импульсному выходу или цифровой линии связи и имеющего внутреннюю энергонезависимую память, в которой хранятся архивные и настроечные данные, позволяет передавать информацию без вторичного прибора на персональный компьютер (управляющую систему) по интерфейсу RS-485. Принцип работы датчика основан на регистрации изменения вектора магнитного поля при попадании металла с магнитными свойствами в рабочую зону датчика. Количество изменений вектора является количеством зарегистрированных событий (входных сигналов).

Счетчики жидкости ППВ комплектуются:

  • Счетным устройством СУ, которое преобразует в единицу объема, вращение винтов по средствам магнитной муфты.
  • Датчиком «ЛУЧ» предназначенным для преобразования частоты вращения рабочих органов счётчика (винты) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-03» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-04» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-04» автоматически переходит на работу от встроенной батарейки.
  • Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости, который имеет выход для связи с персональным компьютером через ПДУ «Весна-ТЭЦ» (поставляется по отдельному заказу) по интерфейсу ИРПС-20мА или RS-232, с возможностью передачи данных о расходе жидкости.

ВНИМАНИЕ!

  • В месте установки датчика «ЛУЧ» и контроллеров «КУП» недопустимы тряска и вибрация, оказывающие влияния на их работу, а также наличие внешних электрических и магнитных полей, кроме земного.
  • Измеряемая среда не должна выделять твердые и вязкие продукты, оседающие на винтах, а также содержать волокнистые включения.

Проточная часть счётчиков изготовлена из материалов

  • корпус — алюминий АК9М2 ГОСТ 1583-93,
  • винты — алюминий АК9М2 ГОСТ 1583-93,
  • уплотнения — кольца ГОСТ 18829-73 3826с-НТА ТУ 38.0051166-98,
  • подшипники 6-205Ю ГОСТ 8338-75

Счетчики жидкости винтовые имеют следующие конкурентные преимущества

  • улучшенные метрологические характеристики (класс точности 0,15);
  • использование счетчик на вязких средах (до 300 сСт);
  • наличие комплектации с механическим счетным устройством (без электроники);
  • конкурентоспособная цена.

В комплект поставки входят

  • Счетчик жидкости винтовой (СЖ-ППВ) с необходимым условным проходом (ДУ 100, ДУ 150);
  • Эксплуатационная документация.

По заказу потребителя поставляется

  • вторичный прибор  (КУП) — 1 шт.;
  • плата интерфейсов 2 порта RS-422/485 с гальванической изоляцией и защитой от перенапряжения (Advantech PCI 1602B-AE) (или аналог) или преобразователь интерфейса (постоянно не рекомендуется использовать или только при настройке счетчика);
  • комплект монтажный фланцевый;
  • пульт «Весна-ТЭЦ». Требуется в случае комплектации счетчика вторичным прибором КУП для корректировки и ввода тарировочных коэффициентов или передачи данных на компьютер по интерфейсу ИРПС-20мА или RS 232 (может обслуживать до 10 счетчиков или постов налива) — 1 шт;
  • программное обеспечение «Универсальный драйвер оборудования» (программный компонент для связи датчика ДИ-О-5, контроллеров КУП  (через пульт «Весна-ТЭЦ») или ЦБУ с имеющейся у потребителя SCADA-системой или ПО верхнего уровня стороннего производителя);
  • технологический модуль «АРМ оператора налива и слива» редакция для расходомеров (предназначен для дистанционного отслеживания с ПК технологическими процессами налива и слива нефтепродуктов в авто- и ж.д. цистерны, для учёта движения нефтепродуктов на нефтебазах по трубопроводам, а также для архивации данных и составления отчетности).

Счетчики жидкости ППТ

Счетчики жидкости винтовые ППТ используются для учета агрессивных и нейтральных жидкостей. Счетчики выполняют функцию преобразования физических величин количества и расхода проходящей через них жидкости в цифровую информацию, обеспечивают ее хранение в собственной памяти и выдачу на внешние устройства для дальнейшей обработки или отражения на цифровых табло.

применяются – при коммерческом и внутрихозяйственном учёте в нефтехимической, пищевой, ликероводочной и других отраслях промышленности, коммунальном хозяйстве, в различных технологических процессах, теплоэнергетических установках, стендовом оборудовании, а также на других объектах, где по условиям эксплуатации возможно их применение.

Счетчики жидкости ППТ комплектуются:

  • Счетным устройством СУ, которое преобразует в единицу объема, вращение винтов по средствам магнитной муфты.
  •  Датчиком «ЛУЧ» предназначенным для преобразования частоты вращения рабочих органов счётчика (турбинка) в электрические импульсы, вычисления значений объема, расхода и индикации их на встроенном дисплее. Датчик «ЛУЧ-01» предназначен для работы без внешнего источника питания за счет встроенной литиевой батарейки напряжением (3,6±0,6) В, датчик «ЛУЧ-02» может подключаться к внешнему источнику напряжением от 5 до 12В и генерировать частотный сигнал пропорциональный частоте вращения рабочих органов счётчика. В случае исчезновения питающего напряжения, датчик «ЛУЧ-02» автоматически переходит на работу от встроенной батарейки..
  • Контроллером универсально-программируемым КУП с электронным цифровым отсчетным указателем мгновенного, разового и суммарного расхода жидкости, который имеет выход для связи с персональным компьютером через ПДУ «Весна-ТЭЦ» (поставляется по отдельному заказу) по интерфейсу ИРПС-20мА или RS-232, с возможностью передачи данных о расходе жидкости.

Проточная часть счётчиков изготовлена из материалов:

  • корпус — нержавеющая сталь,
  • турбинка — 40Х13,
  • уплотнения — фторопласт Ф.4,
  • подшипник карбид вольфрамовые

Высокая чувствительность и малая инертность — важное преимущество перед другими турбинными преобразователями. Практически мгновенный отклик ротора на малейшее изменение расхода жидкости обеспечивает высокую точность в быстроменяющихся условиях работы счётчика.

Самым основным приоритетом турбинных счетчиков является простота ее конструкции. А всем известно, что чем проще конструкция, тем она надежнее и долговечней.


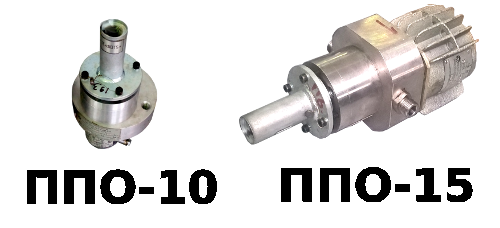

Дозаторы малых расходов ППО-10 и ППО-15

Счётчики жидкости ППО-10 и ППО-15 предназначены для измерения объёмного количества жидкостей. Счетчики изготавливаются в химическом и общепромышленном исполнении. Основное применение преобразователей ППО-10 и ППО-15 — это использование в составе дозатора присадок. Также возможно применение преобразователей ППО-10 и ППО-15 в составе самостоятельного средства измерения в комплекте с вторичным прибором. При этом его комплектность уточняется при заказе.

Дозаторы малых расходов ППО-10 и ППО-15

Технические характеристики

ППО-10

ППО-15

Расход, л/ч

40…400

150…2500

Погрешность, %

0,25; 0,5

Измеряемая среда:

Нефтепродукты, Химия, Пищевые продукты

Выходы:

RS-485; импульсный

Рабочая температура, °С

-40… +50

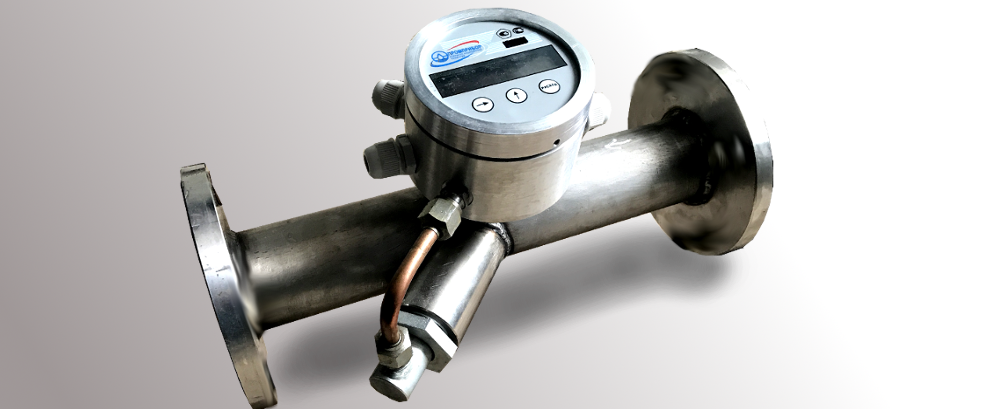

Ультразвуковые расходомеры с функцией учета тепла

Ультразвуковые счётчики ТСЖУ предлагаются с диаметрами условного прохода Ду 50, Ду 65, Ду 80, Ду 100, Ду 150

ТСЖУ — Ультразвуковые расходомеры с функцией учета тепла

Преимущества:

  • Качество обработки на станках с ЧПУ.
  • Сквозной контроль ОТК.
  • Высокая надёжность
  • Средняя наработка на отказ — 75 000 ч
  • Средний срок службы – 12 лет
  • Межповерочный интервал – 6 лет
  • Расширенное меню

Комплект поставки:

  • Ультразвуковой расходомер ТСЖУ.
  • Тепловычислитель с кнопочным управлением.
  • Комплект датчиков температуры с бобышками под проварку

Пределы допускаемой относительной погрешности измерений расхода 1-2%. Пределы абсолютной погрешности измерений температуры 0,5%.

Счётчик имеет три уровня меню с различным уровнем доступа: инженерное меню для производителя, меню наладчика для настройки и пользовательское меню для снятия показаний с прибора учёта.

Выполняем полный цикл производства, начиная с проектирования, заканчивая сборкой, окраской, упаковкой.

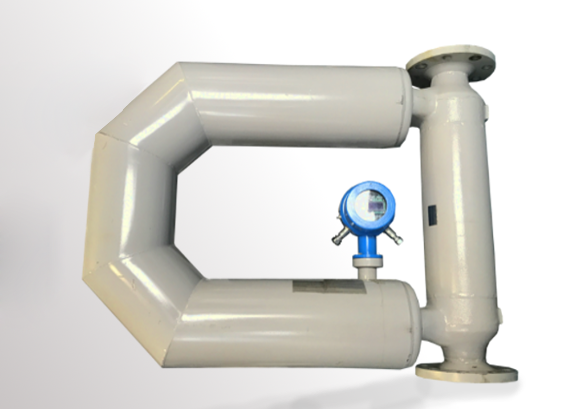

Счетчик-расходомер массовый МЛ-80

Массомер МЛ (80), предназначен для измерения массы, объема, плотности, массового и объемного расходов проходящей через них жидкости в измерительных системах, обеспечивающих условия измерений.

Счетчик-расходомер массовый МЛ-80

Наименование характеристики

Значение

Диаметр условного прохода, мм

80

Диапазон измерений массового расхода жидкости, т/ч (объемного, м³/ч)

от 20 до 200

Диапазон измерений плотности, кг/м³

от 650 до 1100

Диапазон измерений температуры жидкости, ºС

от -50 до +50

Пределы допускаемой относительной погрешности при измерении:
— массового расхода и массы жидкости, %
— объемного расхода и объема жидкости, %


±0,15; (±0,2)*
±0,2; (±0,25)*

Пределы допускаемой абсолютной погрешности измерений плотности, кг/м³

±0,5

Пределы допускаемой абсолютной погрешности измерений температуры измеряемой среды, ºС

± (0,5+0,005хТ) **

Диапазон давления рабочей среды, МПа

от 0 до 4,0

Параметры электрического питания:
— от источника постоянного тока, В
— от сети переменного тока частотой, В
— частота переменного тока, Гц


24
от 187 до 244
50±1

Потребляемая мощность, Вт, не более

15

Габаритные размеры, мм, не более
— высота
— ширина
— длина


250
1200
820

Масса, кг, не более

100

Фланцы по ГОСТ 12815-80

Ду80; Ду100

Условия эксплуатации:
— температура окружающего воздуха, °С
— относительная влажность, %
— атмосферное давление, кПа


от -50 до +50
до 90
от 90 до 105

Средний срок службы, лет, не мене

10

Маркировка взрывозащиты
— сенсор
— электронный блок


1ЕхibIIВТ4
1Exd [ib] IIВT6

Выходные сигналы:
— токовый, мА
— импульсный / частотный, имп/Гц
— цифровой


4-20 мА;
;
Моdbus RS485

Примечания:
* При калибровке согласно МИ 3151-2008 или МИ 3272-2010;
** Т – температура измеряемой среды, ºС.
